Trong hạ tầng đô thị hiện đại, hố ga thoát nước mưa như một “mắt xích” quan trọng, giúp thu gom và điều tiết dòng chảy nước mưa. Để thi công tiết kiệm chi phí, bản vẽ hố ga thoát nước mưa luôn là tài liệu kỹ thuật không thể thiếu. Cùng Môi Trường Miền Bắc tìm hiểu cấu tạo, tiêu chuẩn thiết kế hố ga thoát nước mưa trong bài viết dưới đây.
Hố ga thoát nước mưa là gì?
Hố ga thoát nước mưa là một bộ phận quan trọng trong hệ thống hạ tầng ngầm, giúp thu gom nước mưa trên bề mặt và chuyển hướng về các tuyến thoát. Về cấu trúc, hố ga gồm miệng thu nước, bể lọc rác, khoang lắng cặn và ống dẫn.
Các hố ga thu nước mưa thường được lắp đặt dọc lòng đường, vỉa hè hoặc trong khu sân vườn nhằm thu gom nước nhanh, giúp hạn chế đọng nước và ngập úng. Tùy theo lưu lượng nước và đặc điểm công trình, hố ga có thể có nhiều kiểu dáng, kích thước và vật liệu đa dạng như bê tông, gang, nhựa, inox….
Những thành phần chính trong bản vẽ hố ga
Một bản vẽ hố ga thoát nước mưa hoàn chỉnh thường được thiết kế với nhiều hạng mục kỹ thuật để đảm bảo thi công chính xác và vận hành hiệu quả. Khi hiểu rõ từng phần thể hiện trên bản vẽ, người đọc sẽ nắm được cấu trúc, nguyên lý hoạt động và cả yêu cầu vật liệu của hệ thống thoát nước.
- Mặt bằng tổng thể: Thể hiện vị trí hố ga trong mạng lưới thoát nước, hướng dòng chảy nước mưa, cao độ các ống và mối liên kết giữa các hố ga; giúp kiểm soát toàn hệ thống và tránh giao cắt với hạ tầng ngầm (điện, viễn thông, cấp nước).
- Mặt cắt dọc – ngang: Thể hiện đầy đủ kích thước, chiều sâu, độ dốc, độ dày tường và lớp lót đáy; hỗ trợ xác định thể tích khoang lắng, khả năng chứa và thời gian tự làm sạch của hố ga.
- Chi tiết cấu tạo: Trình bày rõ các bộ phận như miệng thu nước, song chắn rác, vách ngăn, bậc lên xuống, khoang lắng, ống vào – ống ra và nắp đậy; mỗi phần đảm nhiệm chức năng thu nước, giữ rác, chứa cặn, dẫn hướng nước, đảm bảo an toàn và thẩm mỹ.
- Ký hiệu vật liệu & thông số kỹ thuật: Nêu rõ loại bê tông (BTCT mác 250/300), đường kính ống (Ø200/Ø400…), vật liệu nắp (gang/composite/inox), lớp chống thấm, lớp đệm cát; giúp kiểm soát chất lượng vật tư và chọn vật liệu phù hợp tải trọng, môi trường sử dụng.
- Ghi chú thi công: Bao gồm hướng dẫn quy trình lắp đặt, kỹ thuật đổ bê tông, thời gian dưỡng, chống thấm, xử lý bùn đất và bảo trì định kỳ; có thể kèm hướng dẫn kiểm tra sau thi công để đảm bảo lưu thông nước tốt, hạn chế đọng cặn.
Các loại bản vẽ hố ga thoát nước mưa phổ biến hiện nay
Trong hệ thống thoát nước, bản vẽ hố ga thường được chia thành 3 nhóm phổ biến:
- Bản vẽ hố ga thu nước mặt đường: Thường đặt ven lòng đường hoặc vỉa hè, trên miệng thu có song chắn rác để giữ rác thải, kèm khoang lắng nhỏ.
- Bản vẽ hố ga kiểm tra hoặc chuyển hướng: Bố trí tại điểm đổi hướng hoặc vị trí nối tuyến ống, nhận biết bởi nhiều ống vào ra và nắp mở dễ bảo trì.
- Bản vẽ hố ga lắng cặn lớn: Đặt ở điểm cuối tuyến hoặc khu vực có lưu lượng lớn, thiết kế khoang lắng sâu với dung tích lớn để chứa bùn đất.
Tiêu chuẩn kỹ thuật bắt buộc cho bản vẽ hố ga thoát nước mưa
- TCVN 10333-1:2014 (Hệ thống thoát nước): Quy định thiết kế, thi công, nghiệm thu hệ thống thoát nước mưa, nước thải bên ngoài công trình, bao gồm đường ống, hố ga và các cấu kiện phụ trợ, đồng thời yêu cầu đảm bảo cao độ đáy và độ dốc ống để nước tự chảy, tránh tràn ngược, và sử dụng vật liệu bền, chống ăn mòn.
- EN 124 / FACTA: đây là tiêu chuẩn châu Âu về tải trọng nắp hố ga quy định các cấp tải trọng A15 – F900 cho từng khu vực dân sinh, vỉa hè, đường giao thông, công nghiệp nặng, trong đó D400 phù hợp với đường phố chính hoặc nơi có xe tải nặng, và nắp hố ga lắp trên đường giao thông phải chịu lực đúng cấp tải trọng.
Khi thiết kế cần bố trí cao độ đáy và độ dốc ống hợp lý để nước tự chảy, tránh tràn ngược; lựa chọn vật liệu bền, chống ăn mòn; và đảm bảo nắp chịu lực nếu lắp đặt trên đường giao thông.

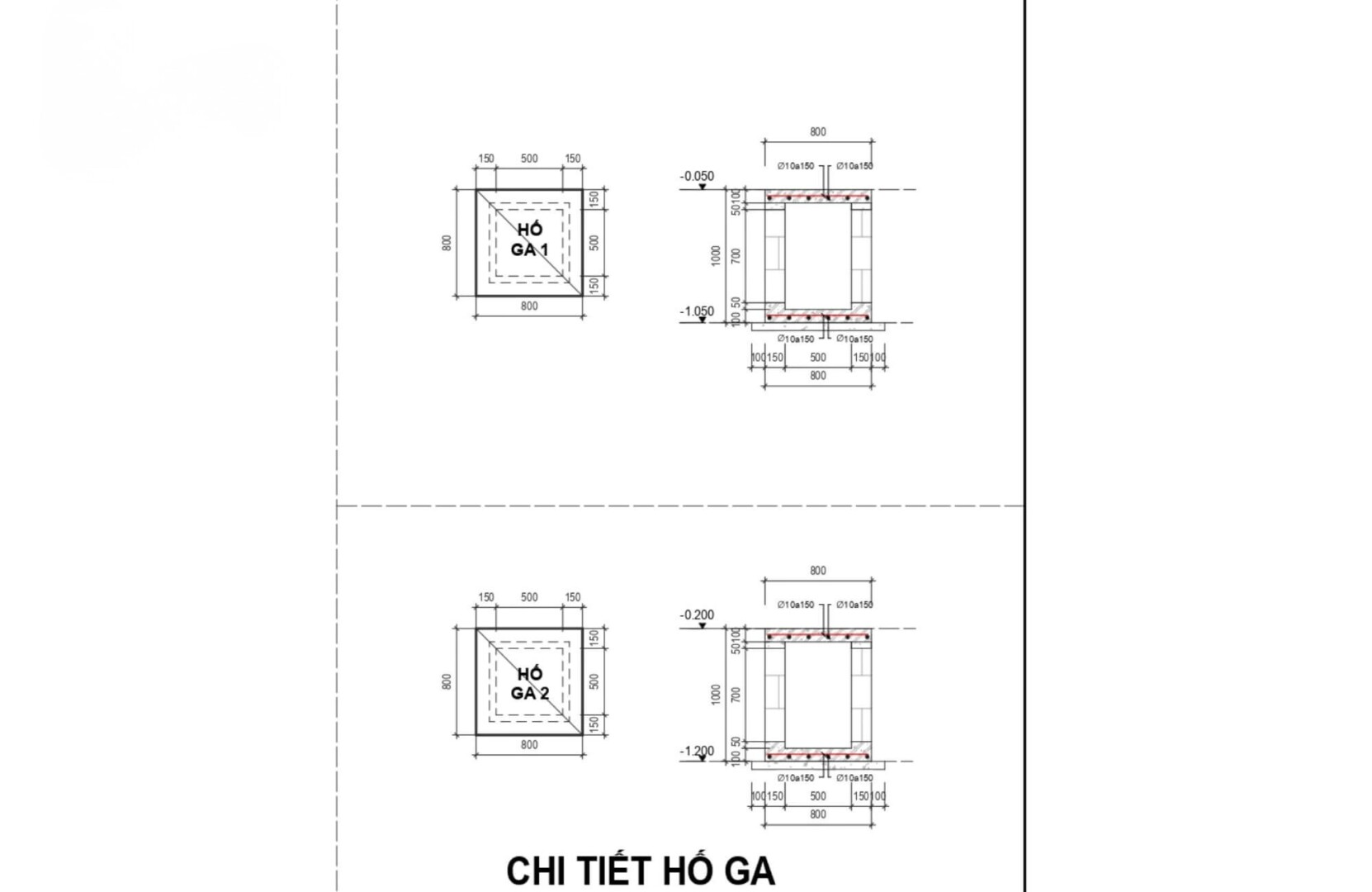

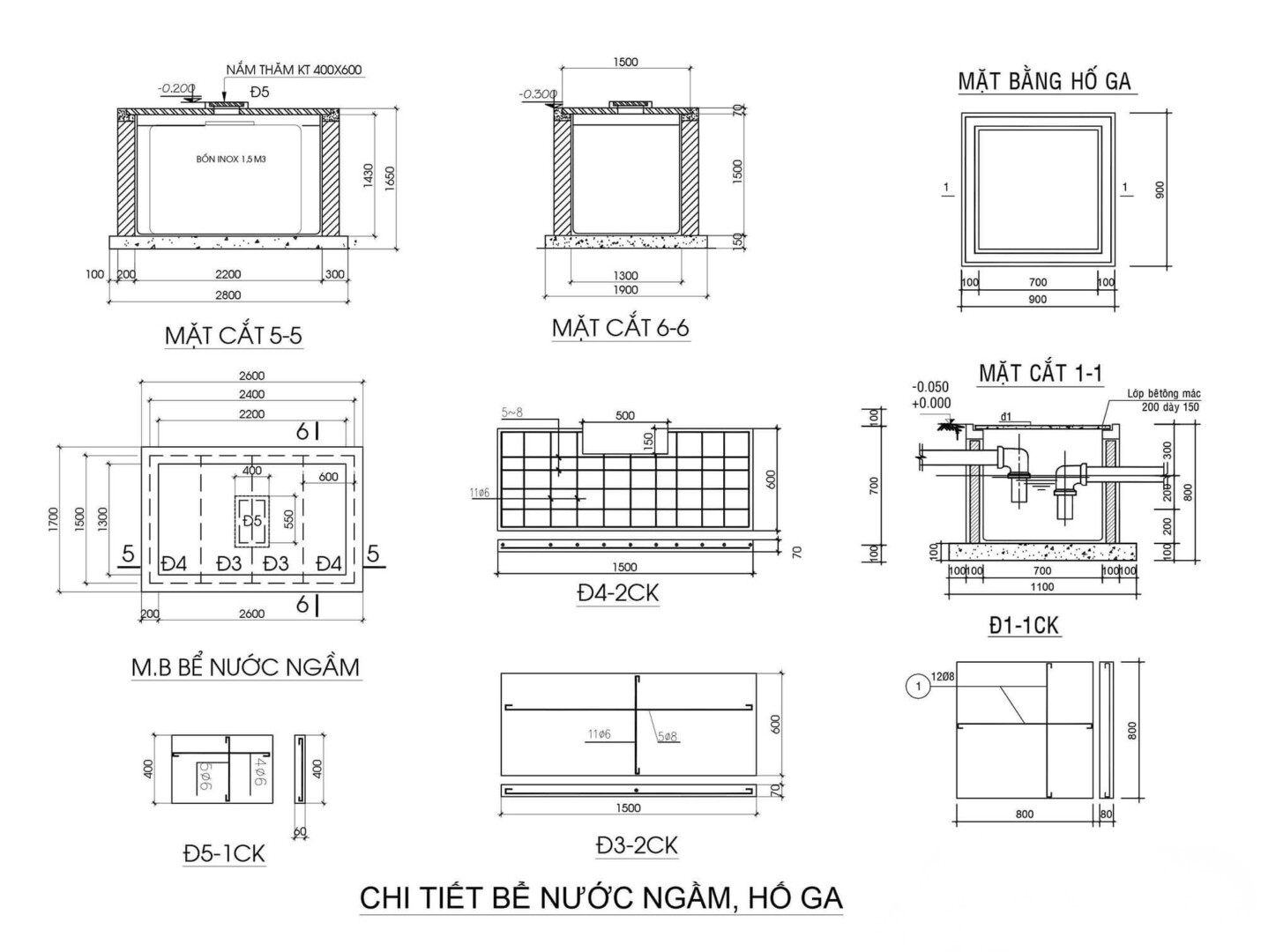

Mẫu file PDF bản vẽ hố ga thoát nước mưa
Tham khảo thêm bản vẽ nắp hố ga MHP inox tải cao tải ngay tại đây.
Một bản vẽ hố ga thoát nước mưa chuẩn kỹ thuật là nền tảng để hệ thống thoát nước vận hành ổn định, hạn chế tình trạng tắc nghẽn và góp phần tăng tuổi thọ công trình. Để đạt hiệu quả tối ưu, quá trình thiết kế nên chú trọng đầy đủ các yếu tố như cao độ, vật liệu, tiêu chuẩn kỹ thuật và khả năng bảo trì. Khi đảm bảo đúng các yêu cầu này, công trình không chỉ bền vững theo thời gian mà còn nâng cao hiệu quả lâu dài và an toàn sử dụng cho người dùng.
